Produktdetails:
Zahlung und Versand AGB:
|
| Steckergeschlecht: | Männlich / Weiblich (Komplettset) | Betriebstemperatur u. Feuchtigkeit: | -25 °C bis 70 °C und 95 % (bei 40 °C) |
|---|---|---|---|
| Kontakt + Isolationswiderstand: | ≦10mΩ + ≥100mΩ | Anwendung: | Elektrische Motorräder, Roller, E-Bikes und BMS-Systeme |
| Verriegelungsmechanismus: | Verschluss-/Schraubtyp | Kabel-Kompatibilität: | AWG 12–22 |
| IP-Bewertung: | wasserdicht IP67 | Material: | Hochtemperaturbeständiger Kunststoff und vergoldete Kupferlegierung |
| Nennspannung: | 500 V AC (unterstützt einen großen Bereich) | Haltbarkeit: | ≥ 3000 Zyklen, korrosionsbeständig, vibrationsfest |
Produktübersicht

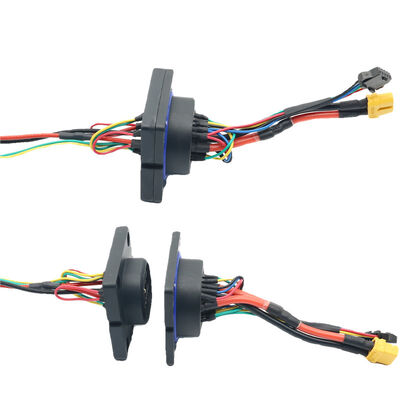

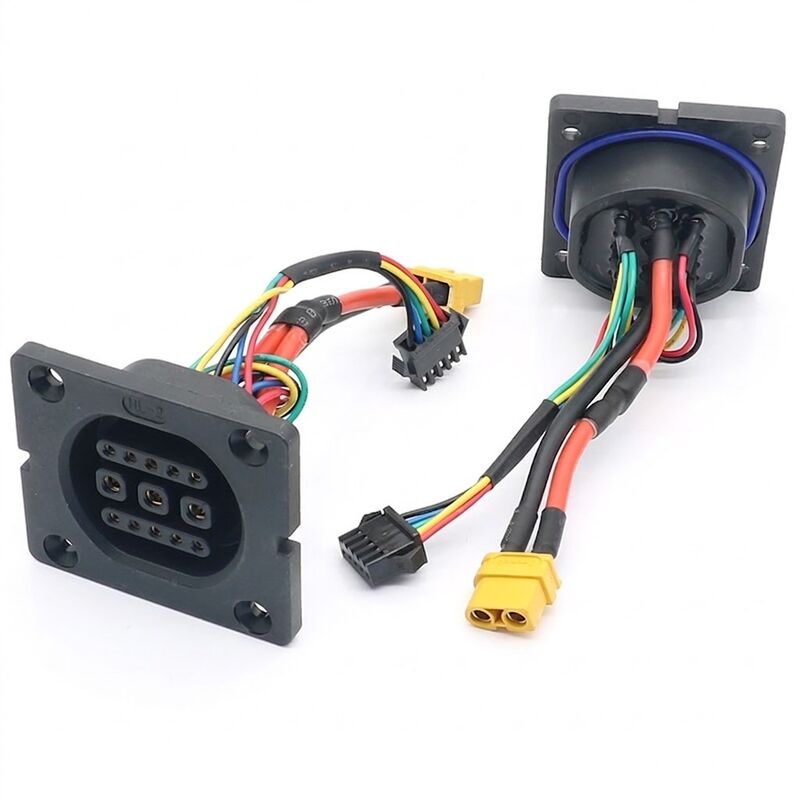

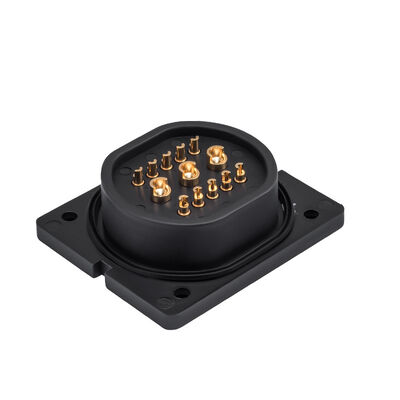

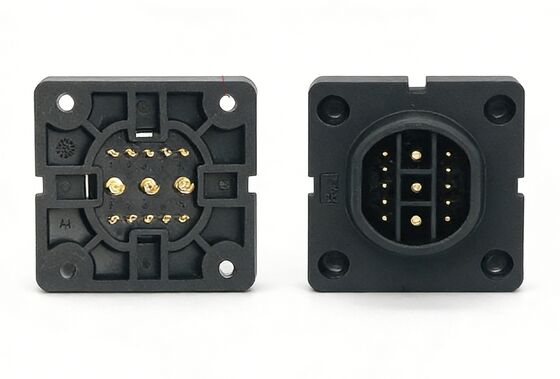

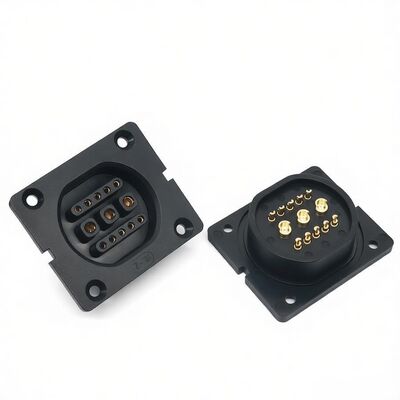

1. Die3+10-poliger EV-Hybrid-Stromanschlussist ein hochzuverlässiger Industriesteckverbinder, der für entwickelt wurdeLadesysteme für Elektrofahrzeuge, Batteriemanagementsysteme (BMS) und Energiespeicheranwendungen.
2. Es integriertHochstrom-Energieübertragung und Niederspannungssignalkommunikationin einer einzigen kompakten Schnittstelle zusammengefasst, was die Komplexität der Verkabelung erheblich reduziert und die Systemzuverlässigkeit verbessert.
3. Gebaut mitIP67 wasserdichter SchutzDieser Steckverbinder eignet sich für raue Automobil- und Industrieumgebungen.
Hauptmerkmale und Vorteile
Technische Parameter
| Projektinhalte | Spezifikationswert |
| Modellreihe | 3+10-Serie (Hybrid-Leistung und -Signal) |
| Pin-Konfiguration | 3 Leistung + 10 Signal |
| Nennlast | 200 V Wechselstrom; Strom-Pin: 10 A / Signal-Pin: 3 A |
| Betriebstemperatur | -25°C bis +70°C |
| Betriebsfeuchtigkeit | 95 % (bei 40 °C) |
| Kontaktwiderstand | ≤10mΩ |
| Isolationswiderstand | ≥100mΩ |
| Spannungsbeständig | 200 V Wechselstrom (50 Hz) für 1 Minute |
| Einschub- und Auszugskraft | 40N bis 80N |
| Mechanisches Paarungsleben | ≥ 5000 Mal |
| Flammhemmende Qualität | UL94 V0 |
Anwendungsszenarien
Häufig gestellte Fragen (FAQ)
F1: Können Ihre Steckverbinder/Kabelkonfektionen individuell angepasst werden? Was ist die Mindestbestellmenge (MOQ)?
A: Wir unterstützen die Anpassung aller Kategorien und können exklusives Design und Prototyping gemäß Ihren Zeichnungen, Parametern (elektrische/mechanische/Umweltleistung) und Anwendungsszenarien (z. B. Armee/Automobil/Medizin) anbieten. Die Mindestbestellmenge für Standardprodukte beträgt nur 500 Stück, und die Mindestbestellmenge für kundenspezifische Teile wird auf der Grundlage der Produktkomplexität ausgehandelt. Wir akzeptieren sowohl Probebestellungen in kleinen Mengen als auch Großserienbestellungen.
F2: Wie hoch sind die Lebensdauer, die Temperaturbeständigkeit, die Wasserdichtigkeit und andere Umwelteigenschaften der Produkte?
A: Die gesamte Produktpalette bietet je nach Bedarf unterschiedliche Schutzstufen (z. B. IP67/IP68 wasserdicht), einen großen Temperaturbereich (-40℃~+85℃ und höher) und eine hohe Vibrations-/Stoßfestigkeit. Alle Produkte haben die vollständigen elektrischen, mechanischen und Umweltleistungstests im Labor bestanden, was einen langfristig stabilen Einsatz unter komplexen Arbeitsbedingungen wie Industrie, Armee und Automobil gewährleistet.
F3: Was sind die Anwendungsbereiche Ihrer Produkte? Sind sie für meine Branche geeignet?
A: Unsere Kernabdeckung umfasst sieben Hauptbereiche: Datenkommunikation, industrielle Steuerung, neue Energie, medizinische Elektronik, Geräteherstellung, Armeeunterstützung und Automobilkabelbaum. Hochfrequenz-/Niederfrequenz-/Glasfaser-/Industrie-/Hochgeschwindigkeitssteckverbinder und verschiedene Kabelkonfektionen können die strengen Anforderungen der industriellen Automatisierung, neuer Energiefahrzeuge, medizinischer Geräte, Armeeausrüstung und anderer segmentierter Szenarien erfüllen.
F4: Wie sind die Produktionsvorlaufzeiten für Standard- und kundenspezifische Produkte?
A: Die reguläre Lieferzeit für Standardprodukte beträgt 3-7 Werktage; Der Prototyping-Zyklus für kundenspezifische Teile beträgt 7–15 Arbeitstage und der Massenproduktionszyklus 15–30 Arbeitstage. Wir können die vorrangige Produktionsplanung entsprechend Ihren dringenden Auftragsanforderungen koordinieren.
