| Pin-Konfiguration: | 3/4/6/8/12 Pins (Standard 8-Pin für AISG) | Kabellänge: | Anpassung (z. B. 1 m, 5 m, 10 m oder nach Bedarf) |
|---|---|---|---|
| Kabeltyp: | PUR-, PVC- oder PE-Mantel für Flexibilität und Umweltbeständigkeit. | Flanschtyp: | Runder Flansch mit Befestigungslöchern für Schalttafel-/Wandmontage. |
| Geschlecht: | Stecker/Buchse oder Stecker-zu-Buchse-Montage. | Übergefühlt: | Optional für verbesserte Zugentlastung und Abdichtung. |
| Anschluss des Steckers: | Vergoldete Kontakte für geringen Widerstand und Korrosionsbeständigkeit. | Anpassung: | Spezifische Verkabelung/Pinbelegung für Kamera-Triggersignale, Abschirmungspegel oder Branding. |

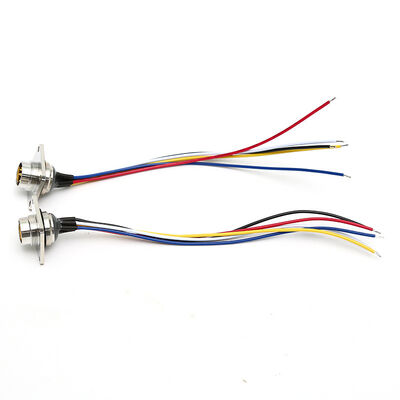

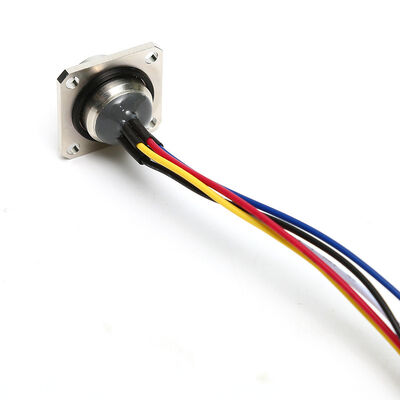

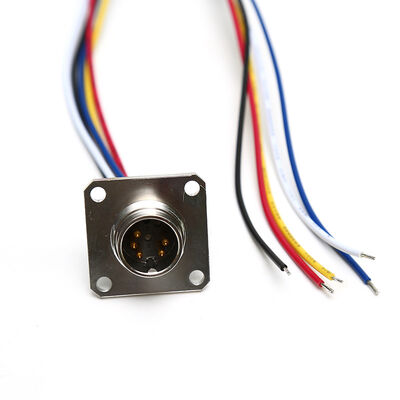

AISG-Serie Rundkabel aus Kupferlegierung Baugruppen und Verbindungen für Sensoren von Industriekameras
Beschreibung des Produkts
Es handelt sich um eine robuste, industrielle, kreisförmige Kabelverbindung, die nach dem Standard AISG (Antenne Interface Standards Group) C485 entwickelt wurde.Es verfügt über eine Kupferlegierung Konstruktion mit einem Flanschmontage (Panel Montage) DesignEs wird hauptsächlich als Auslöseranschluss für industrielle Kameras und Sensoren verwendet und bietet eine zuverlässige Signalübertragung für Auslöser, Steuerung,und Datenkommunikation in rauen Umgebungen. Die Baugruppe umfasst in der Regel einen kreisförmigen 8-Pin-Anschluss (oder eine konfigurierbare Pinzahl) mit einem Gewinde- oder Schraubverschlussmechanismus, der eine wasserdichte und staubdichte Leistung auf IP67/IP68-Niveau gewährleistet,SchwingungswiderstandEs wird häufig in der Maschinensicht, Automatisierung, 5G/Basisstation RET-Steuerungserweiterungen und industriellen Bildgebungssystemen eingesetzt.
Vorteile der Beleuchtung
Technische Parameter
| Parameter | Spezifikation |
| Reihe | AISG (C485-konform) |
| Typ des Steckers | Kreisförmig, M16 Größe, Flanschhalter |
| Material | Kupferlegierung (Körper), vergoldete Kontakte |
| Anzahl der Nadeln | 8 Pins (Standard); 3-12 Pins verfügbar |
| Koppeln | Schraubverschluss mit Gewinde / Bajonett |
| Schutzbewertung | IP67 / IP68 |
| Betriebstemperatur | -40°C bis +85°C (oder größer) |
| Kabelwäsche | PUR / PVC / PE |
| Kabeldurchmesser | 6.5·8 mm typisch |
| Impedanz | 50 Ohm (RF-Aspekte) / Niedrigwiderstandssignal |
| Resistenz gegen Salzspray | 720 Stunden |
| Schwingungswiderstand | Hohe (Industriequalität) |
| Montierung | Flansche mit Schraubloch |
| Anwendungen | Industrie-Kamera-Trigger, Sensorsteuerung, Antennensysteme für RET |
Schematische Ansicht von oben nach unten
Anwendungsszenarien
Häufige Fragen:
F: Was ist der Hauptzweck dieses Steckers?
A: Es wird hauptsächlich zum Anschließen und Auslösen von Industrie-Kameras und Sensoren verwendet und bietet eine stabile Signalübertragung für die Synchronisierung und Steuerung der Bilderfassung in Automatisierungssystemen.Es ist auch kompatibel mit AISG-basierten Telekommunikationsgeräten wie Antennen-RET-Steuerungen.
F: Ist es wasserdicht?
A: Ja, es bietet IP67/IP68-Schutz, was es für Außen- und staubige/feuchte Industrieumgebungen geeignet macht.
F: Können die Kabellänge und die Ausrichtung angepasst werden?
A: Ja, wir unterstützen kundenspezifische Kabellängen, Pin-Konfigurationen und Verkabelung nach spezifischen Anforderungen an die Kamera/den Sensor.
F: Was ist der Unterschied zwischen Flanschhalter und Standardkabelhalter?
A: Die Flanschverbindung ist für die Festplatten-/Wandinstallation ausgelegt und bietet einen sicheren, dauerhaften Anschlusspunkt, während die Kabelverbindungsversionen flexibler für die direkte Verkabelung sind.
F: Erfüllt er die Industriestandards?
A: Ja, mit AISG C485 konform, mit hervorragender EMV, Vibrations- und Umweltleistung.
