Produktdetails:
Zahlung und Versand AGB:
|
| Kontaktmaterial: | Kupfer | Produktserie: | Energiespeicherverbindungsstück |
|---|---|---|---|
| Isoliermaterial: | Plastik | Arbeitstemperatur: | -40 ° C ~ 125 ° C. |
| Auftragsnummer: | C-Typ-Kupfer-Sammelschienenverbinder | Abmessungen: | Verweis auf die technische Zeichnung |
| Flammhemmende Bewertung: | UL94-VO | Anpassbar: | Drahtstärke, Außenkabellänge/-größe, anderes Zubehör. |

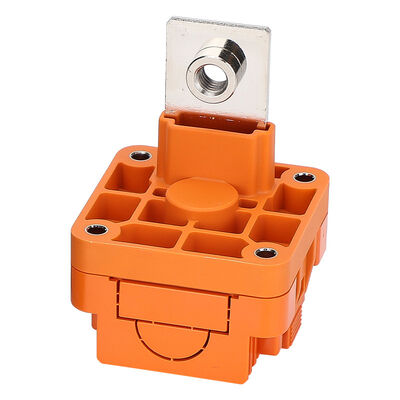

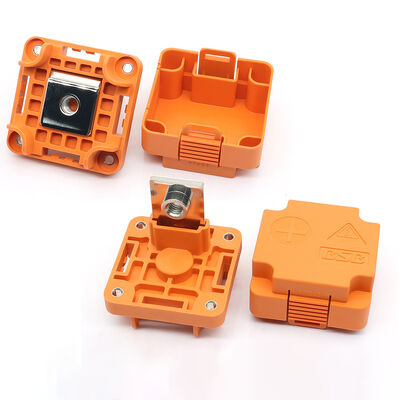

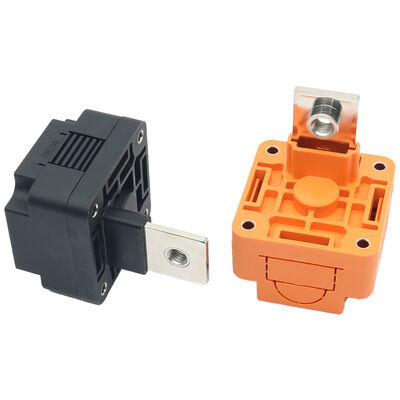

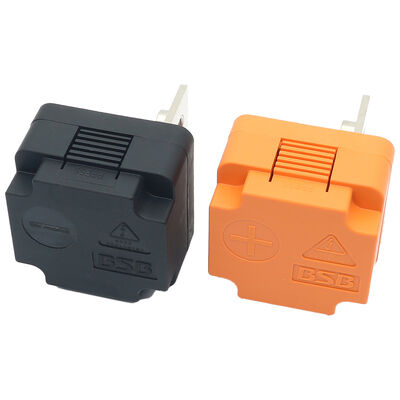

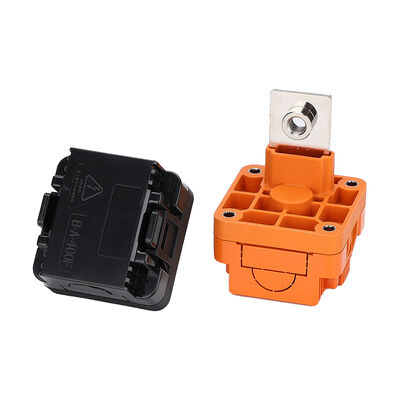

1500 V Gleichspannung 350 A Hochspannungssperrterminalanschluss für Energiespeichersysteme
Beschreibung der 350A HVIL-Terminalanschlüsse
Dies ist ein robuster, farbcodierter (schwarz/orange) Gleichstromanschluss, der für sichere Hochstrom- und Hochspannungsanschlüsse in Energiespeichern und neuen Energiesystemen entwickelt wurde.Es verfügt über Kupferkontakte für eine überlegene Leitfähigkeit, flammschutzfähige V0-Kunststoffisolierung und IP54-Gehäuse für 1500 V Gleichstrom und 350 A maximaler Strom,Es bietet eine zuverlässige Leistung in rauen Umgebungen (-40 °C bis 125 °C) mit eingebauter Schlüsselfunktion zur Verhinderung von Fehlverhältnissen, so dass es ideal für Batteriepacks, Wechselrichter und Stromverteilungseinheiten geeignet ist.
# Schlüsselwörter
Hochspannungsanschluss, 350A-Anschluss, HV-Verriegelungsanschluss, Energiespeicheranschluss, Neuenergieanschluss, Batterieanschluss, EV-Hochspannungsterminal, Busbaranschluss, Gleichstromanschluss,HVIL-Anschluss, 1500V Gleichspannung 350A Hochspannungssperranschluss für Energiespeichersysteme, IP54-Qualifizierung 350A Kupfer-Busstab-Hochspannungsterminal bei -40°C bis 125°C,C-Typen Kupfer-Reihenanschlüsse mit Flammschutzmittel mit CE-Zertifikat V0, 350A HVIL-Anschluss für neue Energie-Batterien, schwarz-orange Schlüssel Hochspannung Gleichspannung-Terminalanschluss
Kompaktierbare Merkmale
Tabelle der Parameter
| Parameter | Spezifikation |
| Nennspannung | 1500 V Gleichstrom |
| Nennstrom | 350A MAX |
| Dielektrische Festigkeit | 5000V AC (50Hz) für 1 Minute, ohne Ausfall, ohne Bogenleckstrom ≤5mA |
| Widerstand gegen Isolierung | ≥5000MΩ (Normal) ≥20MΩ (Feuchthitze), bei der die Prüfspannung max. 1500V Gleichspannung beträgt |
| Betriebstemperatur | -40°C ~ +125°C |
| Speichertemperatur | -5°C ~ +30°C |
| Relative Luftfeuchtigkeit | 5% ~ 95% (bei 25°C) |
| Resistenz gegen Salzspray | 48 Stunden |
| Schutzgrad | IP54 |
| Vibrationsanforderung | QC/T 1067.1-2017 Fahrzeugklasse |
| Schlagbedarf | 30 g Höchstbeschleunigung, Dauer 18 ms (Half-Sinus-Impuls-Wellenform) |
| Schlüsselförderung / Paarungsverhütung | Farbcodiert (schwarz / orange), um Fehlpaarungen zu verhindern |
| Kontaktmaterial | Kupfer mit hoher Leitfähigkeit |
| Gehäuse/Dämmstoff | Flammschutzmittel aus Kunststoff |
| Flammbarkeit | UL94V0 |
| Zertifizierung | CE-Nummern |
Montagemethode --- Montage von Platten/Flächenanhängen
Das orangefarbene Gehäuse wird an der Ausrüstungsplatte oder dem Gehäuse mit Hilfe von vier Eckbefestigungslöchern mit Schrauben befestigt.Die integrierte Metallspitze (Gewinde oder durchlöchertes Loch an der Oberseite) ist direkt an eine Kupfer-Streifenstange oder einem Stromkabel-Lug verschraubtDer schwarze Kopplungsanschluss wird mit einer sicheren Press-Fit/Snap-In-Verbindung in die orangefarbene Basis eingefügt.Außer Standardbefestigungen sind keine speziellen Werkzeuge erforderlich.
Anwendungsszenario
Tags für Terminalanschlüsse
#HighVoltageConnector #350AConnector #HVInterlock #EnergyStorageConnector #NewEnergyConnector #BatteryConnector #BusbarConnector #IP54Connector #CECertified #V0FlameRetardant #1500VDC #CopperTerminal #EVConnector #HVIL #HighPowerDC
